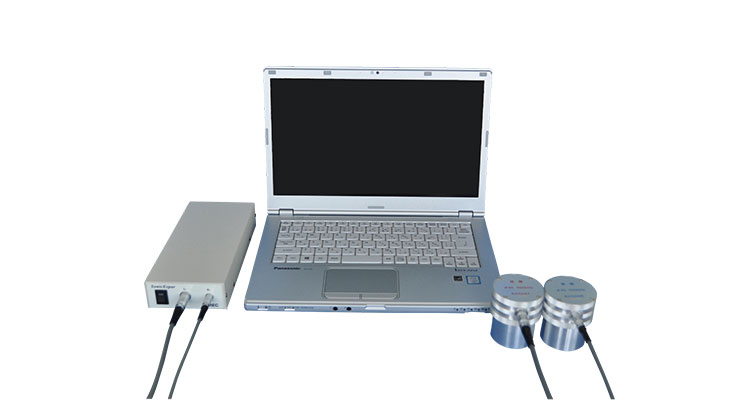

巨視的超音波を用いた構造物の内部劣化診断装置
巨視的超音波理論による「加算平均処理」「周波数解析」により、コンクリート内部の骨材や微細孔からの散乱波を除去、従来の超音波技術では困難なコンクリート内部計測を高精度で検査可能です。

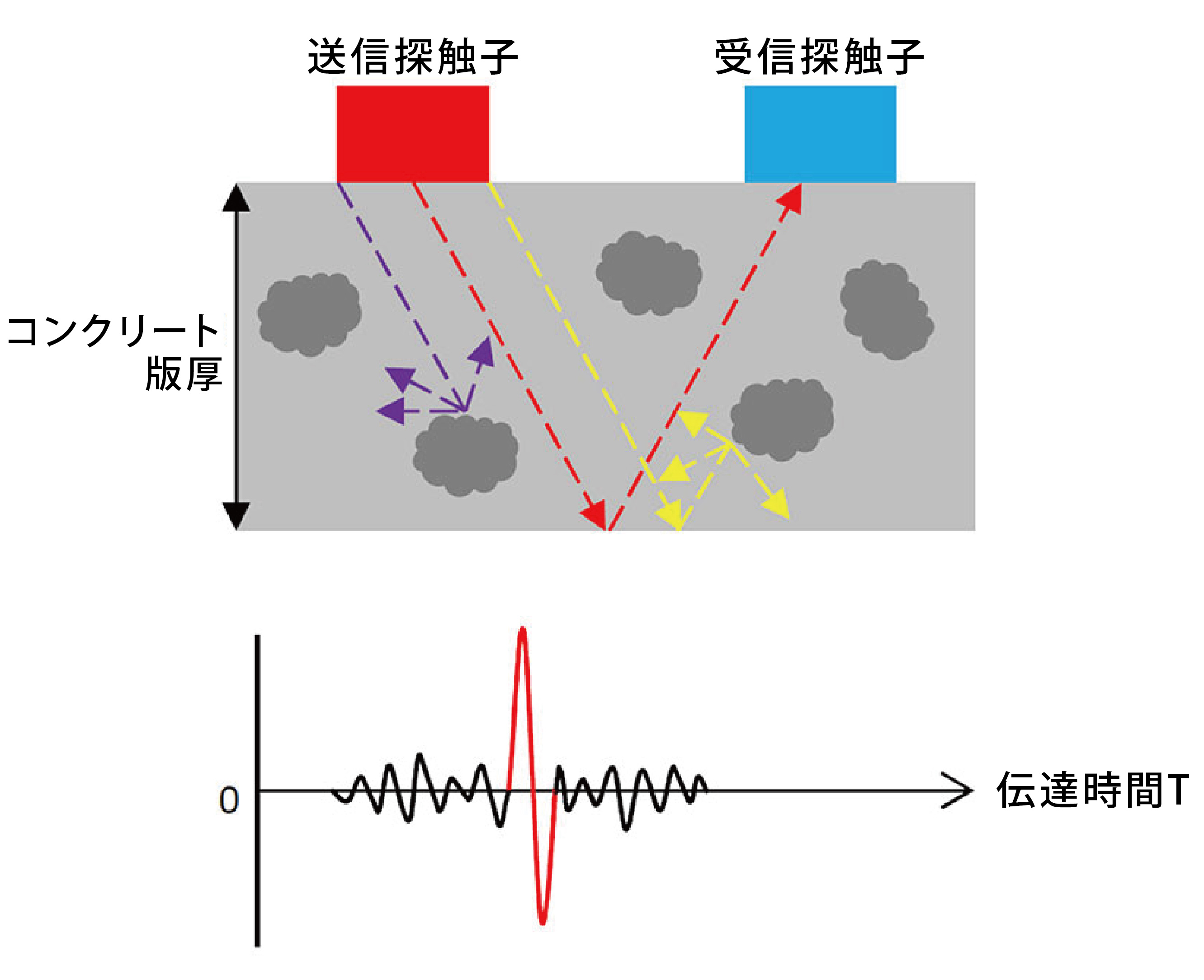

■加算平均処理 複数回の受信波形を加算平均処理することにより、コンクリート内部の骨材や微細孔等からの散乱波を除去し、対象物からの反射波を抽出します。

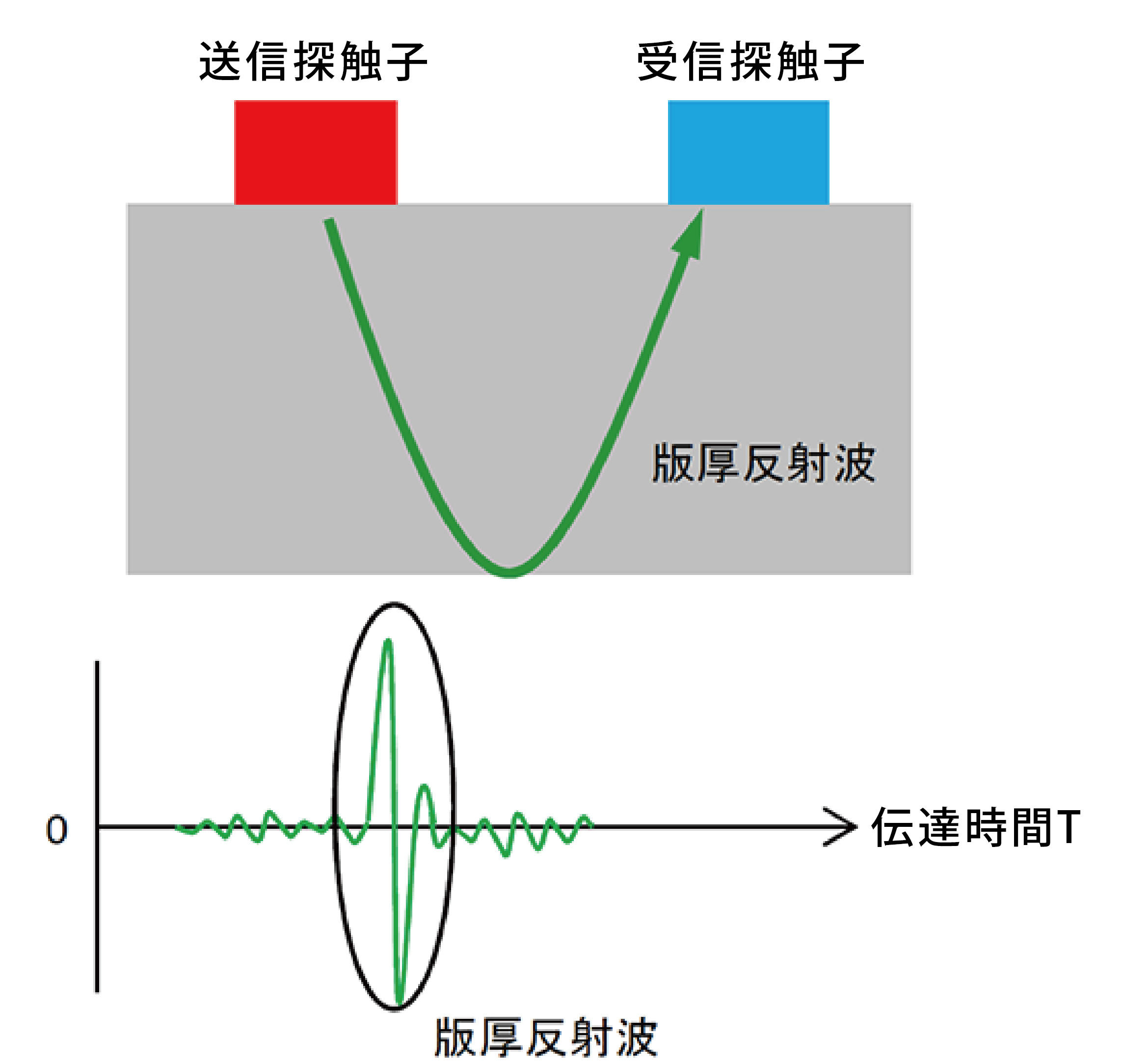

■コンクリート版厚の測定 超音波を送信探触子から送信して、版厚等で反射した超音波を受信探触子で受信し、伝達時間とコンクリート内の超音波伝達速度により版厚を求めます。

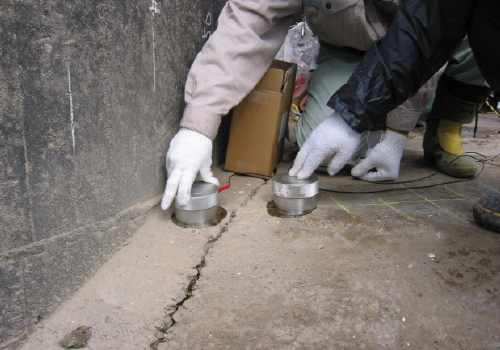

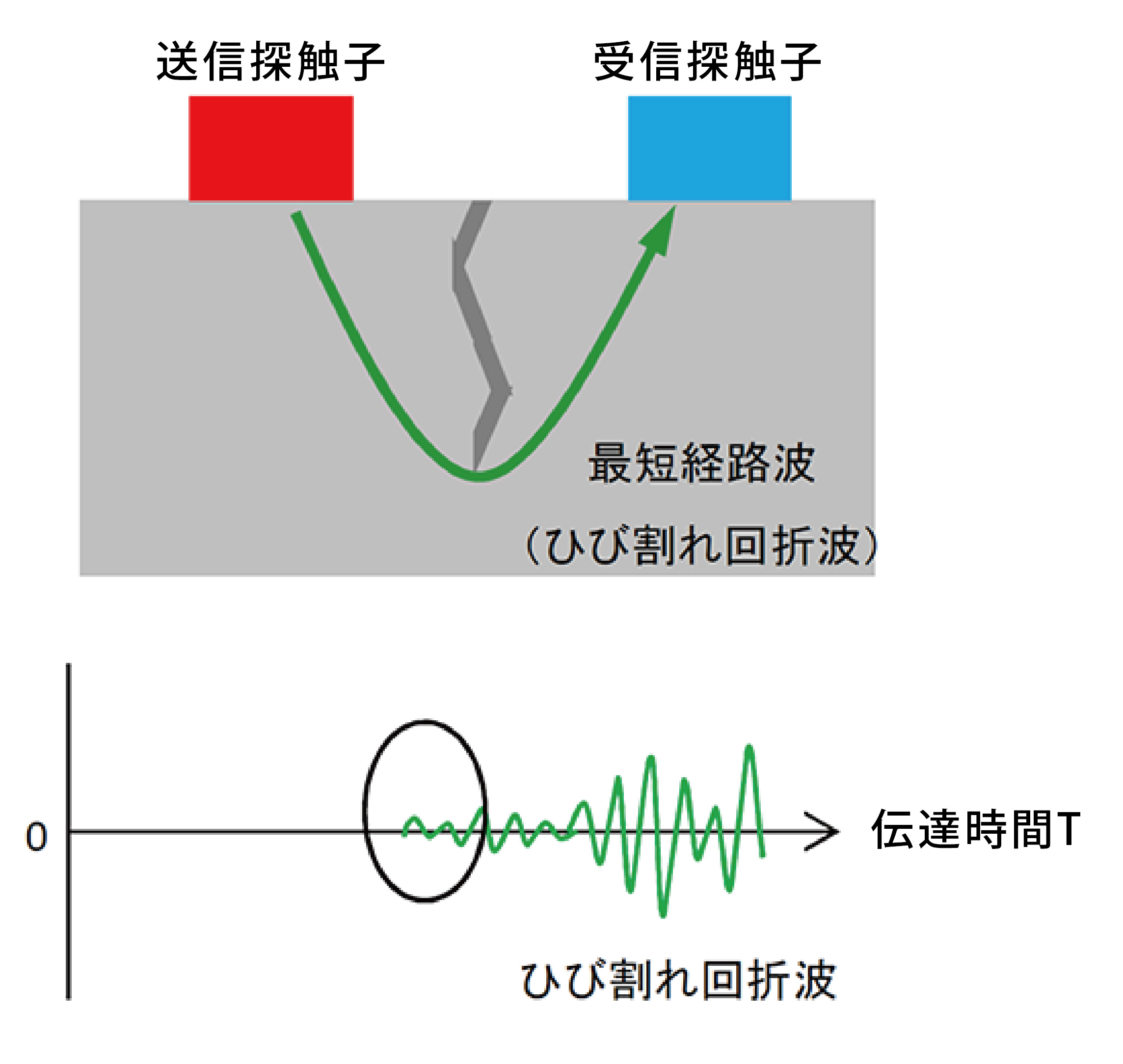

■ひび割れ深さの計測 送・受信探触子で「ひび割れ」を挟んで計測すると、送信～受信側への伝達波の有無により、ひび割れの深さ及び貫通／非貫通が判断できます。
■厚さ計測
■ひび割れ深さ計測
| 外形寸法 | 本体 | W104×D225×H46mm | 最大 探査深度 |
φ20㎜ 探触子 |
10㎝未満 |
|---|---|---|---|---|---|
| PC | W333×D226×H25mm | φ40㎜ 探触子 |
5㎝～60㎝ | ||
| 重量 | 本体 | 800g | φ76㎜ 探触子 |
150cm（実績値） | |
| PC | 1,370g | 送信電圧 | 30V～500V | ||
| 電源 | 本体 | PCより供給 | |||
| PC | AC100V（バッテリー使用可） | ||||
| OS | Windows10 | バッテリー | 最大 使用時間 |
6時間 | |
| 信号処理 | 周波数フィルター | 最大 充電時間 |
3.5時間 | ||
| 倍率処理 | 標準品 | φ40探触子 | |||
| エンファシス処理 | オプション | φ76探触子、φ20探触子 | |||

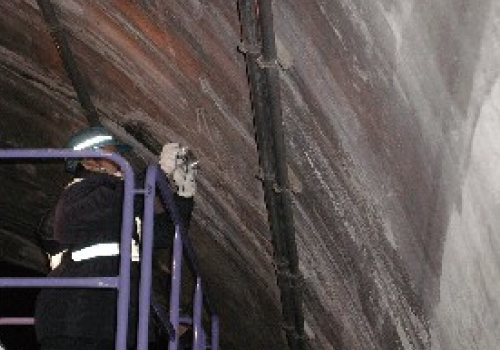

■トンネル計測
■ひび割れ深さ計測

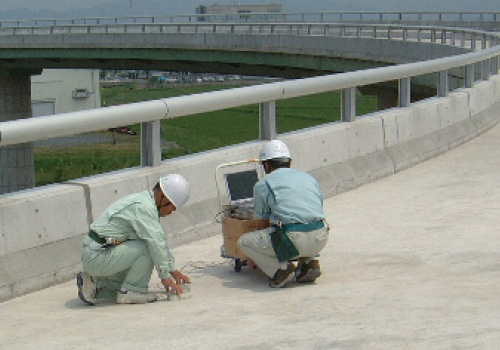

■橋梁版厚計測
