エースモール

非開削推進

概要

広範囲な土質条件で、長距離・曲線推進を実現。

次世代に向けての下水道等、生活関連設備の整備。
その中で地球環境にやさしい管推進技術が求められています。
エースモールDL工法はそうしたニーズに応え、泥土圧方式の堀削・圧送排土機構と独自の位置計測システムを採用し、軟弱地盤から岩盤までの幅広い土質条件で高精度な長距離・曲線推進を実現しました。

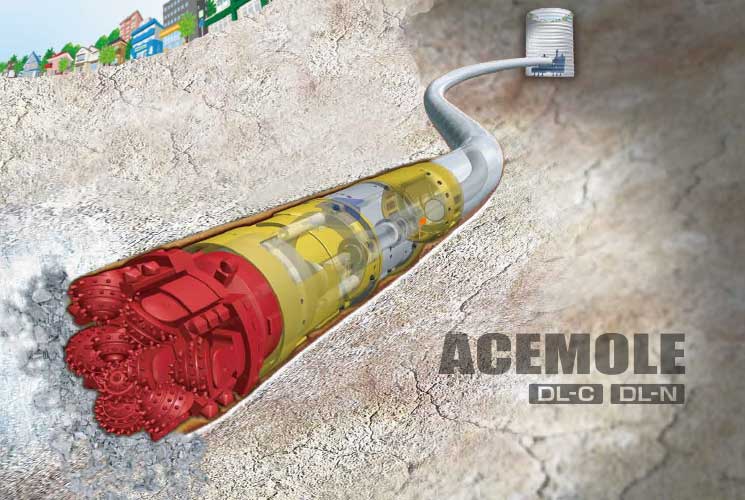

エースモール推進イメージ

特長

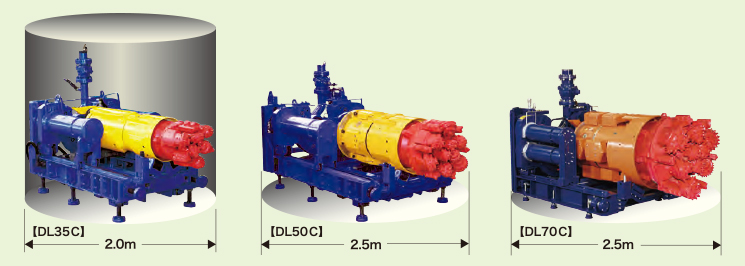

DL-C(分割発進タイプ)

分割発進タイプは、φ2,000mm、φ2,500mmの小型円形立杭からの分割発進を可能にした工法です。

DL-C(分割発進タイプ)
管種・管径 φ250~350mmHP
φ350~450mmSP
φ400~500mmHP
φ500~600mmSP
φ600~700mmHP
φ750~850mmSP
機種 DL35-C DL50-C DL70-C

※レジンコンクリート管及び鋳鉄管にも適用可能

DL-N(標準タイプ)

標準タイプは、エースモール工法の特長である長距離・曲線施工を可能にした工法です。

管種・管径 φ250~350mmHP
φ350~450mmSP
φ400~500mmHP
φ500~600mmSP
φ600~700mmHP
φ750~850mmSP
機種 DL35-N DL50-N DL70-N

※レジンコンクリート管及び鋳鉄管にも適用可能

DL-N(標準タイプ)

システム

泥土圧 圧送方式の掘削・排土機構 掘削土砂に添加材を注入し、泥土化して立杭まで圧送排土するシステム
添加材を先端から噴出し、切羽に注入しながらカッタヘッドを回転させます。
堀削した土砂を止水性と流動性のある泥土(スラリー)へ変換します
泥土化した堀削土砂を先導体の外周面に沿って後部へ移送するとともに一部を取り込み、圧送ポンプで排土管を通じて発進立杭まで圧送排土します。
泥土の取り込み量をコントロールすることで一部を地山中に残し、切羽や杭壁の崩壊を防止するとともに泥土
(スラリー)の滑材効果により推進力が低減します。
