マイシンド・プラス

地下埋設管探査 空洞調査
提供形態
  • レンタル
  • 請 負
  • 販 売

試験掘り不要で管路の土被り測定

概要

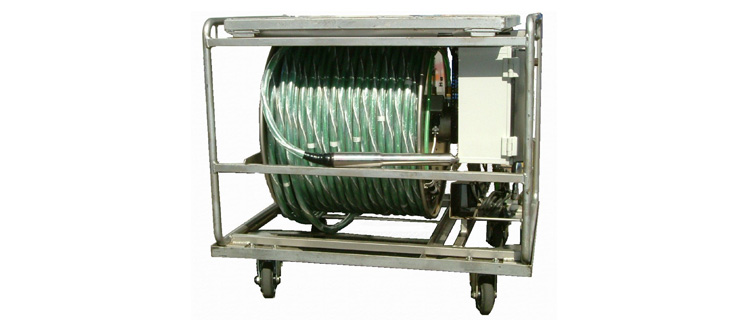

マイシンドプラス

特長

■試験掘り不要で管路の土被り測定が可能。
■エースモール工法にも使われている信頼性の高い方法(液圧差測定)を採用。
■精度向上をはかるため、作動液にクーラントを採用。
■ケーブルに長さを表示して、距離を知ることが可能。
■埋設管の深さと水平位置を同時に探査し、地下埋設管の深度を高精度で連続的に測定。
■φ50㎜の引上げ管及びマンション引込み管等、施設記録図の精度向上。
■情報BOX管路の施設記録図の精度向上。
■推進工事の竣工検査に使用可能。
■立ち会い業務のサブツールのほか、作業スタンスに合わせてご利用が可能。
■マイシンド・プラスは測定センサにソンデ(発信器)を取付けることで埋設管の深さと水平位置を同時に探査可能。

仕様

測定方式 液圧差方式
主な用途 地下埋設管探査
性能 探査可能深度 -10.0m~+5.0m程度
測定可能最小径 Φ50㎜
測定長 140m以下
性能保証温度 0~40℃
分解能 0.001㎜
測定誤差 ±20㎜ ±表示値の0.3%
電源 外部電源(AC85~132V)
外形寸法 700㎜(L)×850㎜(W)×700㎜(H)
重量 100kg
備考 ケーブルロケーターのソンデ(発信機)を取付ける事により水平位置探査も可能
